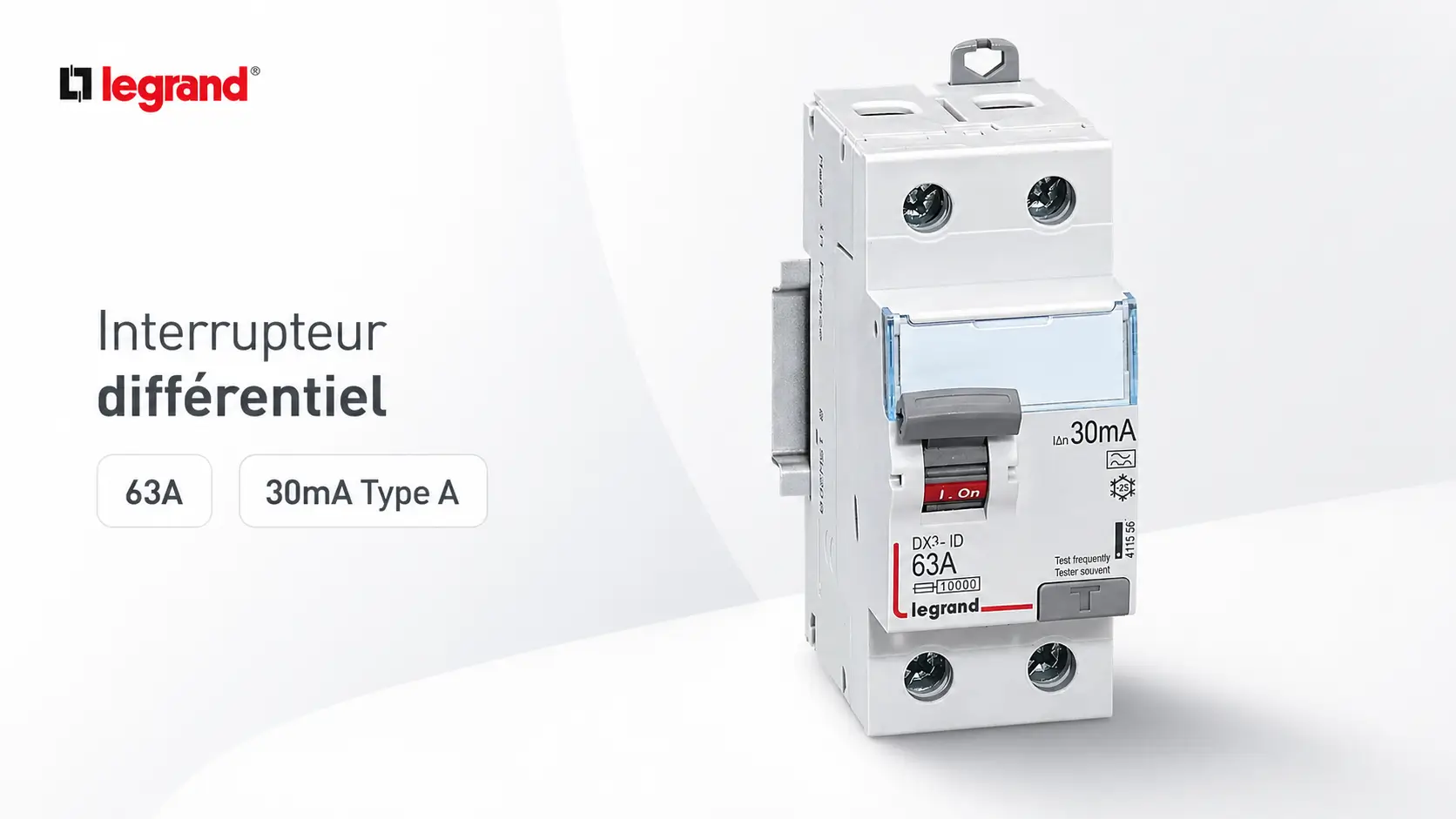

Interrupteur différentiel 63A type A 30mA Legrand

Un interrupteur différentiel 30 mA protège avant tout les personnes contre l'électrisation et l'électrocution. Son principe est simple : il compare en permanence le courant qui entre dans le circuit et celui qui en ressort.

• En fonctionnement normal, les deux valeurs sont égales.
• Dès qu'une partie du courant fuit vers la terre (défaut d'isolement d'un appareil, fil dénudé, contact d'une personne avec une partie sous tension), un écart apparaît.
• Si cet écart atteint 30 milliampères, le différentiel coupe instantanément l'alimentation du circuit concerné.

Ce seuil de 30 mA correspond à la limite en dessous de laquelle le courant reste sans danger grave pour le corps humain. C'est pourquoi la norme NF C 15-100 impose que tous les circuits du logement soient protégés par des différentiels 30 mA, répartis en tête de chaque rangée du tableau. Attention à ne pas le confondre avec le disjoncteur, qui protège les fils et les appareils contre les surcharges et les courts-circuits, mais pas les personnes. Les deux sont complémentaires. Si votre différentiel se déclenche à répétition, c'est souvent le signe d'un défaut réel : notre guide différentiel qui saute vous aide à identifier la cause, et le guide mise aux normes NF C 15-100 détaille les protections obligatoires.

Le type d'un différentiel indique la nature des fuites de courant qu'il est capable de détecter. C'est un critère imposé par la norme selon les appareils raccordés.

• Type AC : détecte les fuites à composante alternative uniquement. Il convient aux circuits courants comme l'éclairage et les prises classiques.
• Type A (ce modèle) : détecte en plus les fuites à composante continue, générées par l'électronique de certains appareils.

Un différentiel de type A est obligatoire notamment pour :

• le circuit de la plaque ou table de cuisson ;
• le circuit du lave-linge ;
• le circuit d'une prise de recharge de véhicule électrique.

Un tableau résidentiel doit donc comporter au minimum un différentiel de type A pour ces circuits, les autres pouvant être protégés en type AC. Poser un type AC là où un type A est exigé constitue une non-conformité, car certaines fuites ne seraient pas détectées. Ce modèle Legrand DX³-ID 63 A répond à ce besoin de type A. Pour savoir combien de différentiels de chaque type votre installation réclame et comment répartir les circuits, appuyez-vous sur notre guide mise aux normes électrique NF C 15-100 ; notre électricien valide le tout lors du diagnostic du tableau.

Pas forcément. Un différentiel qui saute fait le plus souvent son travail : il signale une fuite de courant réelle. Avant de conclure qu'il est défectueux, il faut identifier l'origine du déclenchement.

• Un appareil défectueux : débranchez les équipements du circuit concerné, puis rebranchez-les un par un. Celui qui fait sauter la protection est en cause (résistance de chauffe-eau, électroménager, etc.).
• Une humidité dans une boîte de dérivation, une prise extérieure ou un luminaire de salle de bains.
• Un circuit surchargé ou un court-circuit, qui relèvent alors plutôt du disjoncteur.

Le différentiel lui-même n'est réellement en cause que dans deux cas : lorsqu'il ne se réarme plus alors que le défaut a été supprimé, ou lorsqu'il déclenche de manière erratique sans fuite identifiable (contacts internes usés, appareil ancien ou ayant subi une surtension). Dans ces situations, son remplacement est justifié. Pour une méthode de diagnostic pas à pas, consultez notre guide différentiel qui saute ; si le problème vient d'un défaut franc, notre guide court-circuit explique comment réagir. En cas de doute, notre électricien recherche le défaut, teste l'appareil au bouton test et ne remplace le différentiel que s'il est réellement fatigué ou hors service.

Le remplacement d'un interrupteur différentiel s'envisage dans plusieurs situations bien précises :

• Il ne déclenche plus au bouton test : la protection n'est plus assurée, le changement est prioritaire.
• Il ne se réarme plus correctement une fois le défaut supprimé, ou reste bloqué.
• Il déclenche de façon erratique sans fuite identifiable, signe d'une usure interne.
• Il a subi une surtension (orage, foudre) ou montre des traces d'échauffement.
• Mise aux normes : un tableau ancien peut être dépourvu de différentiels 30 mA, ou en comporter trop peu au regard de la NF C 15-100.

Le remplacement d'un seul différentiel est une intervention ciblée, mais elle est parfois l'occasion de revoir tout le tableau : si le coffret est vétuste, saturé ou non conforme, un remplacement complet est souvent plus pertinent que des retouches successives. Notre électricien évalue l'état général du tableau, la répartition des circuits et le nombre de différentiels nécessaires avant de vous conseiller. Pour aller plus loin, consultez nos guides différentiel qui saute et remplacement du tableau électrique, qui détaillent les cas où l'on change une pièce et ceux où l'on rénove l'ensemble.

Le prix affiché est un tarif tout compris, fourni et posé, sans supplément découvert le jour de l'intervention. Il couvre :

• le déplacement de notre électricien et le diagnostic de votre tableau ;
• la fourniture de l'interrupteur différentiel Legrand DX³-ID 63 A type A 30 mA ;
• la pose sur rail DIN, le raccordement vis/auto et le contrôle du serrage ;
• le repérage du module et l'essai de déclenchement au bouton test.

La TVA appliquée est de 10 %, le taux réduit prévu pour les travaux d'amélioration dans les logements achevés depuis plus de deux ans. Seules les options que vous choisissez peuvent s'ajouter, et toujours annoncées avant : l'ajout d'un second différentiel ou le réagencement des circuits si le coffret le nécessite. Si, en ouvrant le tableau, notre électricien constate un problème plus large (coffret non conforme, circuits mal répartis), il vous le montre et vous propose la solution adaptée avant d'aller plus loin, jamais de travaux supplémentaires sans votre accord. Pour comprendre quand une simple pièce suffit ou quand tout le tableau doit être revu, voyez notre guide remplacement du tableau électrique.

Poser un différentiel type A 63 A 30 mA est un élément important d'une mise aux normes, mais ce n'est pas à lui seul ce qui rend un tableau conforme. La norme NF C 15-100 raisonne à l'échelle de toute l'installation, pas d'un seul appareil.

Un tableau conforme suppose notamment :

• un nombre suffisant de différentiels 30 mA en tête de rangée, du bon type (A ou AC) selon les circuits ;
• des disjoncteurs correctement calibrés pour chaque circuit ;
• une liaison à la terre et une répartition cohérente des circuits ;
• parfois un parafoudre selon la région et le type d'installation.

Le différentiel protège les personnes contre les fuites de courant, tandis que le disjoncteur protège les fils contre les surcharges et les courts-circuits : les deux fonctions sont distinctes et complémentaires. Ajouter ce différentiel améliore donc la sécurité, mais la conformité globale se vérifie sur l'ensemble du coffret. Notre électricien réalise un diagnostic complet et vous indique si une simple pièce suffit ou si le tableau doit être repris. Pour approfondir, consultez nos guides mise aux normes NF C 15-100 et court-circuit.
