Remplacement du tableau électrique : quand, comment et prix

Le tableau électrique est le cœur de votre installation : il protège le logement contre les surcharges, les courts-circuits et les fuites de courant. Quand il vieillit, ce n’est pas un détail de confort, c’est un risque d’incendie et d’électrocution. Ce guide réunit ce qu’il faut savoir avant d’appeler un professionnel, des signes qui alertent à l’emplacement, au dimensionnement et au déroulé du chantier.

Les 7 signes qu’un tableau électrique doit être remplacé

Ces signes s’observent sans rien démonter, capot fermé. Si l’un d’eux est présent, faites venir un électricien : plusieurs réunis confirment une installation vétuste et dangereuse.

• 1. Présence de fusibles à porcelaine (à broche ou à cartouche) au lieu de disjoncteurs modernes. C’est le marqueur n°1 d’une installation ancienne, souvent d’avant 1991.
• 2. Pas de différentiel 30 mA (interrupteur différentiel haute sensibilité). C’est la protection qui sauve des vies en cas de contact électrique. Son absence rend l’installation non conforme et dangereuse, surtout pour les pièces d’eau.
• 3. Des disjoncteurs qui sautent à répétition sans cause évidente : signe de protections sous-dimensionnées, de circuits surchargés ou d’un matériel en fin de vie.
• 4. Un tableau vétuste : boîtier en bois, en bakélite, fixé sur une planche, sans coffret normalisé ni borne de terre.
• 5. Des traces de chauffe : noircissement, plastique jauni ou fondu autour d’un appareil, odeur de brûlé près du tableau. C’est une alerte sérieuse : appelez sans attendre.
• 6. Plus aucune place pour ajouter un circuit : tableau saturé, fils qui partent en grappe, multiplication de dominos et rallonges dans le logement.
• 7. Absence de mise à la terre ou prises à deux trous généralisées : l’installation ne peut pas évacuer un défaut, le risque d’électrocution est réel.

Le point 3 mérite une nuance : un déclenchement isolé n’a rien d’anormal et signale souvent un appareil défectueux. Notre guide sur le disjoncteur qui saute passe les causes en revue, circuit par circuit.

Pourquoi ne pas attendre ?

Un tableau dépassé n’est pas qu’une question administrative : sans différentiel 30 mA, un défaut d’isolement ne coupe pas le courant, et les installations vétustes restent une cause majeure d’incendies domestiques d’origine électrique. Remplacer à temps, c’est éviter un sinistre et retrouver une installation qui suit vos usages.

Dans une grande maison à nombreux circuits, l’électricien pose un tableau précâblé Legrand Drivia 6 rangées fourni et posé, avec des réserves de modules pour vos futurs équipements.

Fusibles ou disjoncteurs : pourquoi migrer

Fusible et disjoncteur coupent tous deux le courant quand il devient trop fort, mais pas avec la même fiabilité. Le fusible fond et doit être remplacé par un modèle strictement identique ; en pratique, on y retrouve souvent une cartouche de calibre supérieur, voire un cavalier de fortune. La protection est alors annulée : le câble encaisse un courant excessif et chauffe dans la cloison, sans signal.

Le disjoncteur se réarme d’une manette, garde son calibre marqué de façon indélébile et déclenche selon une courbe adaptée au circuit. Il s’inscrit surtout dans une architecture cohérente : des disjoncteurs regroupés par rangée, chaque rangée derrière un interrupteur différentiel 30 mA. Migrer n’est donc pas un échange un pour un : l’électricien recompte les circuits et vérifie la section des câbles comme l’existence d’une terre.

Le différentiel 30 mA, type A ou type AC ?

Le disjoncteur protège le câble contre l’échauffement ; l’interrupteur différentiel protège les personnes, en comparant le courant qui part et celui qui revient. À 30 milliampères, son seuil de coupure est calé sur la protection humaine.

• Type AC : fuites alternatives classiques, l’essentiel de l’éclairage et des prises.
• Type A : en plus, les fuites à composante continue pulsée issues de l’électronique de puissance. La norme impose d’y raccorder les circuits concernés, typiquement la plaque de cuisson et le lave-linge. Ses déclinaisons à immunité renforcée (HPI, si) sont recommandées pour les circuits sensibles aux déclenchements intempestifs : congélateur, informatique, alarme.

Tout regrouper derrière un seul différentiel est non conforme et plongerait le logement dans le noir au moindre défaut : la répartition relève du calcul de l’électricien, comme la protection spécifique qu’appelle une borne de recharge. De votre côté, les gestes autorisés se font tous en façade, capot fermé : à commencer par une pression mensuelle sur le bouton test de chaque différentiel.

Réparer ou remplacer ?

Tout ne justifie pas un remplacement complet. Un disjoncteur isolé défectueux, un différentiel à changer ou un circuit à reprendre relèvent de la réparation. Dès que les fusibles à porcelaine, l’absence de différentiel 30 mA et la vétusté du coffret se cumulent, le remplacement intégral est la seule option saine. C’est l’électricien qui tranche après diagnostic, lui seul pouvant ouvrir le tableau.

Si le tableau n’est qu’un symptôme parmi d’autres (prises à deux trous, câbles en tissu, absence de terre), la vraie question devient l’ordre des travaux : notre guide sur la rénovation électrique et par où commencer aide à hiérarchiser.

Pour un studio ou un logement compact, un tableau électrique 1 rangée suffit souvent à couvrir les circuits essentiels en toute conformité.

La norme NF C 15-100, en clair

La NF C 15-100 est la norme qui régit les installations électriques basse tension en France. Pour un tableau, elle impose notamment :

• un ou plusieurs interrupteurs différentiels 30 mA protégeant l’ensemble des circuits ;
• un disjoncteur dédié par circuit (et un calibre adapté : 16 A prises, 20 A gros électroménager, etc.) ;
• une mise à la terre effective de l’installation ;
• des réserves de modules pour faire évoluer l’installation ;
• l’identification claire de chaque circuit (repérage).

Un remplacement par un professionnel remet l’installation à ce niveau, ce qui compte en cas de vente ou de location. La norme n’exige d’ailleurs pas la même chose dans le neuf et en rénovation partielle : notre guide dédié à la mise aux normes électrique NF C 15-100 détaille ce qui est demandé.

Concrètement, remplacer son tableau électrique par un modèle aux normes revient souvent à installer un coffret précâblé Drivia 4 rangées, différentiels et disjoncteurs déjà en place.

Où doit se trouver le tableau ? La GTL et l’ETEL en clair

Deux sigles reviennent dans tous les devis. La GTL, gaine technique logement, regroupe au même endroit l’arrivée du réseau et le disjoncteur de branchement, le tableau de répartition (le tableau électrique) et le tableau de communication (box, fibre, prises réseau).

L’ETEL, espace technique électrique du logement, est le volume réservé à cette gaine, du sol au plafond. Il doit rester libre : ni canalisation d’eau ou de gaz, ni rangement, ni meuble devant. La norme lui fixe des dimensions minimales, de l’ordre de 60 cm de large et d’au moins 25 cm de profondeur selon la version applicable : la valeur exacte est vérifiée par l’électricien.

Côté emplacement, la règle est l’accès direct : la GTL doit être directement accessible depuis l’intérieur du logement, de préférence près d’une entrée, et à l’écart des pièces d’eau. En rénovation, tout déplacement du tableau se décide avant le devis.

À quelle hauteur pose-t-on un tableau électrique ?

Ce qui est encadré n’est pas la hauteur du coffret lui-même, mais celle des organes de commande que vous manipulez, mesurée depuis le sol fini. La plage couramment retenue va de 0,90 m à 1,80 m, pour réarmer une protection sans escabeau et sans s’agenouiller. Elle se décale vers le bas dans les logements soumis aux exigences d’accessibilité, où une hauteur plus basse est demandée pour rester atteignable en position assise. Les valeurs variant selon les configurations, la vérification précise relève de l’électricien. Rehausser ou déplacer soi-même un tableau n’est pas envisageable : l’arrivée en amont reste sous tension en permanence.

Bien dimensionner : rangées, modules et réserve de 20 %

Un tableau se compte en rangées et en modules : une rangée domestique accueille généralement treize modules, le module correspondant à la largeur d’un petit disjoncteur. Un disjoncteur simple occupe un module, un interrupteur différentiel deux, un parafoudre deux également, un contacteur jour/nuit un à deux selon les modèles.

Dimensionner, c’est lister les circuits avant tout achat : éclairages, prises par pièce, circuits spécialisés (plaque, four, lave-linge, lave-vaisselle, chauffe-eau), VMC, volets, chauffage. La norme demande ensuite de conserver au moins 20 % d’emplacements libres, de quoi ajouter un circuit plus tard sans tout redéposer : un studio tient sur une à deux rangées, un T3 ou T4 sur deux à trois, une maison familiale sur trois à quatre.

Si votre ballon d’eau chaude fonctionne en heures creuses, prévoyez dès le dimensionnement la place du contacteur jour/nuit : mieux vaut lui réserver ses modules avant la pose qu’après.

Monophasé ou triphasé ?

En monophasé, l’installation reçoit une phase et un neutre : le cas de la très grande majorité des logements. Le triphasé, trois phases et un neutre, se justifie quand la puissance appelée est élevée ou qu’un équipement l’exige ; il impose de répartir les circuits de façon équilibrée entre les phases et coûte plus cher. Beaucoup de logements y sont restés sans usage qui le justifie : le retour au monophasé se demande au fournisseur et au gestionnaire de réseau, et se décide avant le remplacement, qui n’utilise pas le même matériel.

Tableau divisionnaire : quand il suffit

Un tableau divisionnaire est un coffret secondaire, alimenté par une ligne dédiée et protégée depuis le tableau principal, avec ses propres protections dont un différentiel 30 mA.

Il suffit quand trois conditions sont réunies : le tableau principal est sain et conforme, il reste de la place pour créer un départ, et le besoin est localisé et distant (garage, dépendance, atelier, extension). Il ne suffit pas dès que le principal présente l’un des signes vus plus haut : ajouter un coffret neuf en aval d’une base dangereuse déplace le problème en donnant une fausse impression de mise à niveau.

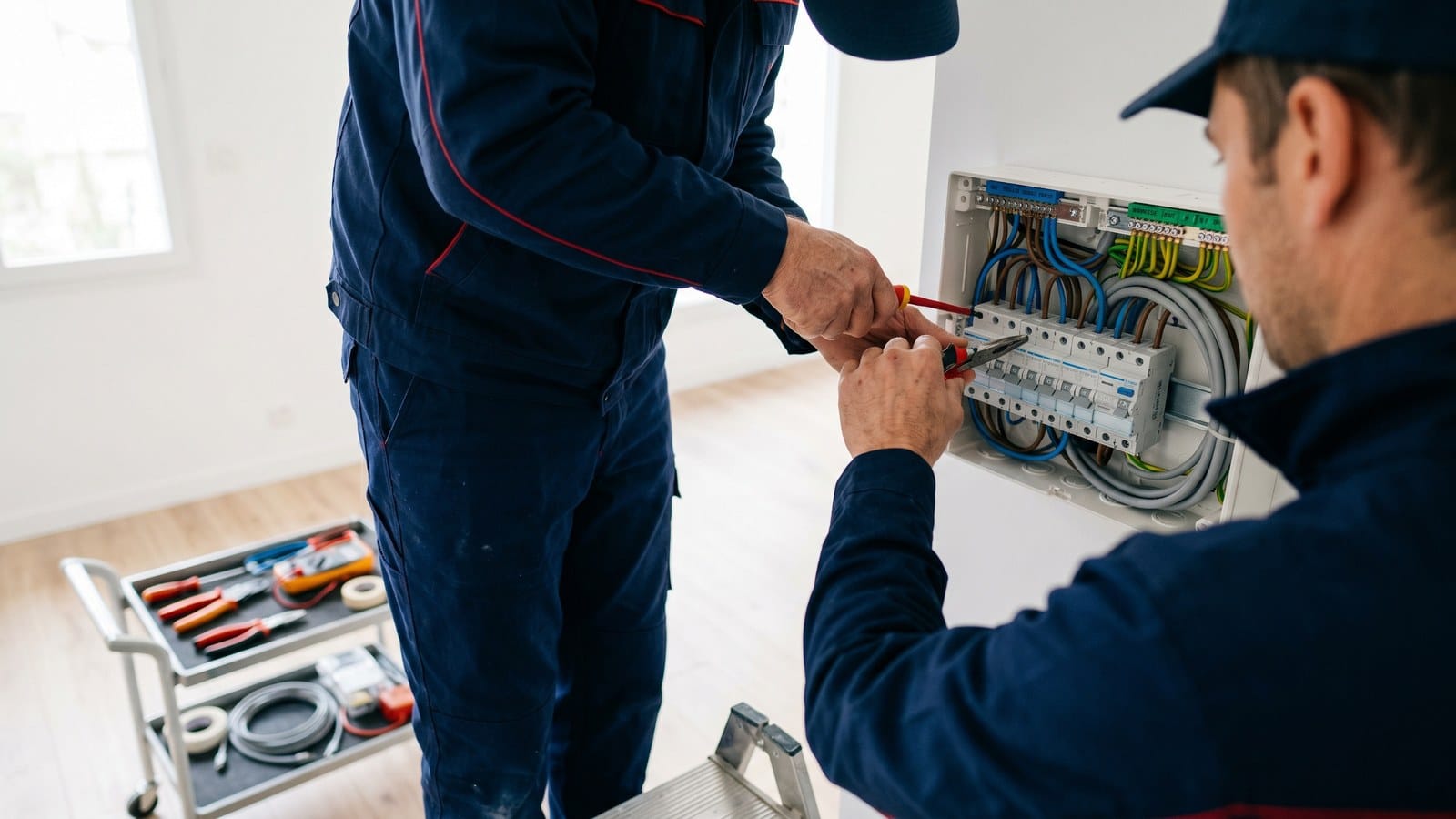

Comment un électricien remplace un tableau (le déroulé)

Vous n’avez rien à faire pendant l’intervention, sinon laisser l’accès libre. Voici les étapes côté pro :

1. Diagnostic et devis. L’électricien inventorie les circuits, repère les défauts, dimensionne le nouveau tableau et chiffre l’intervention.
2. Coupure générale. Mise hors tension de l’installation et consignation, en sécurité.
3. Dépose de l’ancien tableau et repérage de chaque circuit existant.
4. Pose du nouveau coffret : différentiels 30 mA, disjoncteurs par circuit, peigne d’alimentation, borne de terre.
5. Raccordement et étiquetage de tous les départs.
6. Mise sous tension et tests : contrôle des différentiels, vérification circuit par circuit.
7. Remise des documents et conseils d’usage.

Comptez en général une demi-journée à une journée selon la taille de l’installation, et anticipez la coupure de courant sur la durée du chantier (congélateur, télétravail, équipement médical).

L’attestation Consuel : quand est-elle exigée ?

L’attestation de conformité visée par le Consuel est le document que le gestionnaire de réseau réclame avant d’accepter la mise en service. Elle est demandée pour les installations neuves ou entièrement rénovées et lorsqu’un nouveau raccordement est créé (construction, division d’un logement en plusieurs lots). Le simple remplacement d’un tableau sur une installation déjà raccordée et en service n’entre en principe pas dans ce cadre.

C’est l’électricien qui renseigne et transmet ce document : en cas de doute (rénovation lourde, changement de raccordement), posez la question dès le devis, car cela conditionne la remise en service.

Et après : étiquetage et plan des circuits

Un tableau neuf mais anonyme perd une grande partie de son intérêt. La norme demande que chaque protection soit repérée lisiblement au moment du raccordement, en associant la pièce et l’usage (prises cuisine, éclairage salle de bains). S’y ajoute un schéma de l’installation conservé dans le coffret.

De votre côté, trois réflexes utiles, tous en façade et capot fermé : photographier le tableau une fois étiqueté ; vérifier la cohérence des étiquettes en coupant une protection et en contrôlant ce qui s’éteint ; conserver devis, facture et attestation éventuelle avec les diagnostics du logement.

Combien coûte le remplacement d’un tableau ?

Ces montants sont donnés à titre indicatif, selon région et complexité. Le passage de fusibles à disjoncteurs coûte logiquement plus cher qu’un remplacement à l’identique sur une base saine.

Questions fréquentes

Puis-je remplacer mon tableau électrique moi-même ?

Non. Le tableau reste sous tension en amont et toute erreur expose à l’électrocution ou à l’incendie. Le remplacement, comme toute intervention à l’intérieur du tableau, doit être réalisé par un électricien. Votre rôle se limite à constater les signes décrits ci-dessus, capot fermé.

Comment savoir si mon tableau est aux normes ?

Présence de fusibles à porcelaine, absence de différentiel 30 mA, pas de mise à la terre, traces de chauffe : autant de signes de non-conformité. Seul un électricien peut confirmer l’état réel après diagnostic.

Mon disjoncteur saute souvent, faut-il changer tout le tableau ?

Pas forcément. Cela peut venir d’un appareil défectueux ou d’un circuit surchargé. Mais des déclenchements répétés sans cause évidente, sur une installation ancienne, justifient un diagnostic : parfois une simple réparation suffit.

Le remplacement d’un tableau est-il obligatoire ?

Il n’y a pas d’obligation générale pour un logement occupé, mais une installation dangereuse doit être mise en sécurité, et la conformité est demandée lors d’une vente ou d’une mise en location (diagnostic électrique).

Tout le logement est sans courant, mon tableau est-il en cause ?

Pas nécessairement. Vérifiez d’abord si les voisins sont touchés et ce que signale votre compteur. Notre guide sur la coupure de courant et à qui s’adresser aide à distinguer une panne du réseau d’un problème interne.

Faut-il tester les différentiels, et à quelle fréquence ?

Oui, environ une fois par mois : une pression sur le bouton test de chaque interrupteur différentiel vérifie qu’il coupe bien. C’est une manœuvre en façade, capot fermé, et l’un des rares gestes d’entretien qui vous reviennent. S’il ne déclenche pas, faites intervenir un électricien.

Une odeur de brûlé venant du tableau électrique est-elle dangereuse ?

Oui, c’est un signal d’urgence : une connexion desserrée ou un appareillage en surchauffe carbonise son isolant, mécanisme typique du départ d’incendie électrique. Coupez le disjoncteur général, ne cherchez pas vous-même la borne en cause et faites intervenir un électricien sans délai. Sur un tableau ancien, ce symptôme précipite la décision de remplacement.
