Tableau électrique précâblé Legrand Drivia T3 (2 rangées, 9 disjoncteurs)

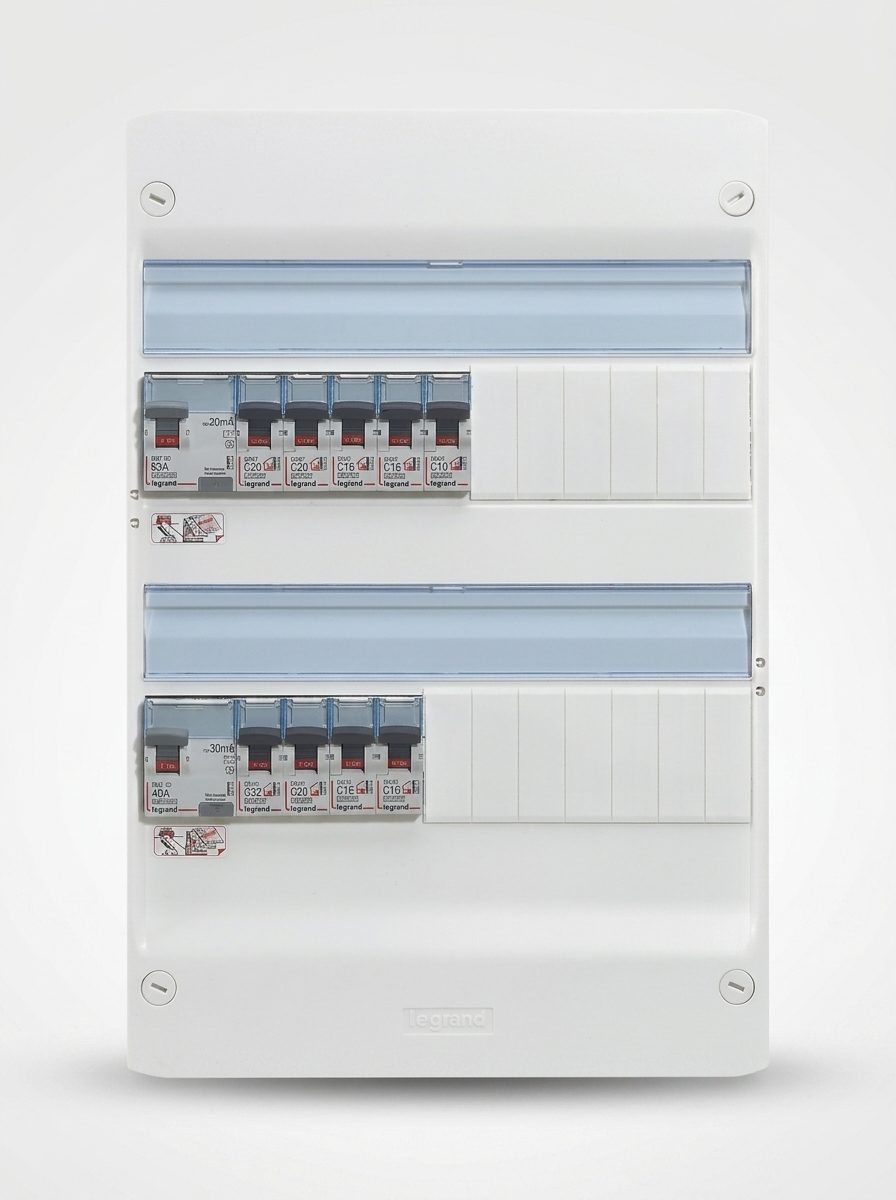

Le choix de la taille du tableau dépend surtout du nombre de circuits à protéger, lui-même lié à la surface et à l'équipement du logement. Ce modèle T3 est un coffret 2 rangées de 13 modules, livré avec 2 interrupteurs différentiels et 9 disjoncteurs : c'est le format qui couvre la majorité des logements de type T2 à T4.

• Studio ou T2 : les 9 disjoncteurs suffisent largement, avec des modules libres pour évoluer.
• T3 (2 à 3 chambres) : c'est la cible idéale, avec de quoi séparer éclairage, prises, cuisine, lave-linge, chauffe-eau et plaque de cuisson sur des circuits distincts.
• T4 : encore adapté dans la plupart des cas, à condition de ne pas multiplier les circuits spécialisés.

Pour une grande maison, un logement chauffé à l'électricité dans chaque pièce, une borne de recharge ou beaucoup de circuits dédiés, mieux vaut monter en gamme : un T4 3 rangées, un T5 3 rangées 13 disjoncteurs ou un T6 4 rangées 16 disjoncteurs offrent la réserve de modules nécessaire. La norme NF C 15-100 impose d'ailleurs de conserver au moins 20 % de modules libres sur un tableau neuf, pour les évolutions futures. En cas de doute, notre électricien compte vos circuits sur place et vous oriente vers la taille juste, ni trop petite, ni surdimensionnée.

Un interrupteur différentiel protège les personnes : il coupe le courant dès qu'il détecte une fuite vers la terre, avant qu'elle ne devienne dangereuse. Sur un tableau domestique, la sensibilité est de 30 mA. Deux caractéristiques se lisent ensuite sur l'appareil : son intensité (40 A ou 63 A) et son type (AC ou A).

40 A ou 63 A : c'est le courant que le différentiel peut laisser passer. Un différentiel 40 A protège un groupe de circuits dont la somme des usages simultanés reste modérée. Un différentiel 63 A est requis quand le groupe alimente des circuits très consommateurs en même temps, typiquement lorsqu'il protège à la fois la plaque de cuisson et le chauffage électrique. La NF C 15-100 fixe des règles précises de répartition des circuits entre les différentiels.

Type AC ou type A : le type AC détecte les fuites de courant alternatif classique et convient à la plupart des circuits (éclairage, prises). Le type A, plus évolué, détecte en plus des fuites à composante continue : la norme l'impose pour les circuits spécialisés comme la plaque de cuisson et le lave-linge, et il est recommandé pour une borne de recharge. Un tableau conforme comporte donc au moins un différentiel de type A. Notre électricien vérifie cette répartition à la pose et complète si besoin, pour que l'installation respecte la NF C 15-100.

Un tableau précâblé arrive de l'usine déjà équipé : les interrupteurs différentiels et les disjoncteurs sont montés sur les rails, reliés entre eux par des peignes d'alimentation, et l'ensemble est testé. À l'inverse, un coffret « à équiper » est livré vide : l'électricien doit y ajouter chaque protection et réaliser tout le câblage interne.

Le précâblage apporte plusieurs avantages concrets :

• Fiabilité : le câblage interne est réalisé et contrôlé en usine, ce qui réduit le risque d'erreur de montage ou de serrage.
• Rapidité : l'électricien se concentre sur le raccordement des circuits du logement, pas sur l'assemblage du tableau ; le remplacement se fait le plus souvent en une journée.
• Cohérence : les protections sont dimensionnées et réparties pour un logement type, dans l'esprit de la NF C 15-100.

Cela ne dispense pas du travail de fond : il reste à repérer et raccorder chaque circuit, à poser les borniers de terre et de neutre, à étiqueter et à contrôler l'installation. Le précâblage fait gagner du temps sur la partie coffret, mais la qualité finale dépend toujours du soin apporté au raccordement et aux vérifications, que notre électricien réalise dans les règles avant la remise sous tension.

Oui, le remplacement d'un tableau se fait impérativement hors tension. L'intervention commence par la coupure générale au disjoncteur de branchement, puis par la consignation de l'installation : notre électricien condamne la coupure et vérifie l'absence de tension avant de toucher au moindre fil. C'est une règle de sécurité non négociable ; un tableau ne s'ouvre jamais sous tension.

Le déroulement type d'un remplacement :

• Repérage préalable : identification des circuits existants et de leur fonction.
• Dépose : coupure et consignation, retrait de l'ancien tableau.

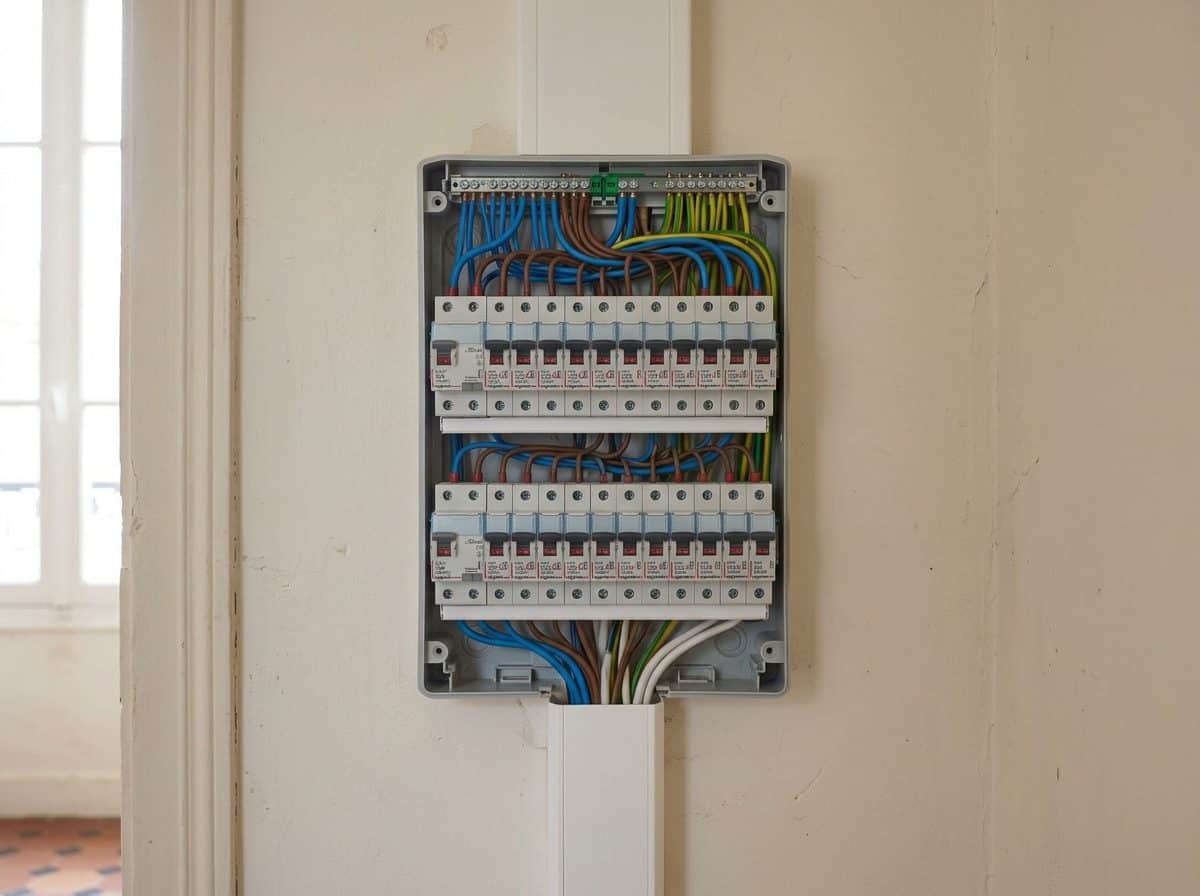

• Pose du coffret Drivia : fixation au mur, mise en place des borniers de répartition de la terre et du neutre.

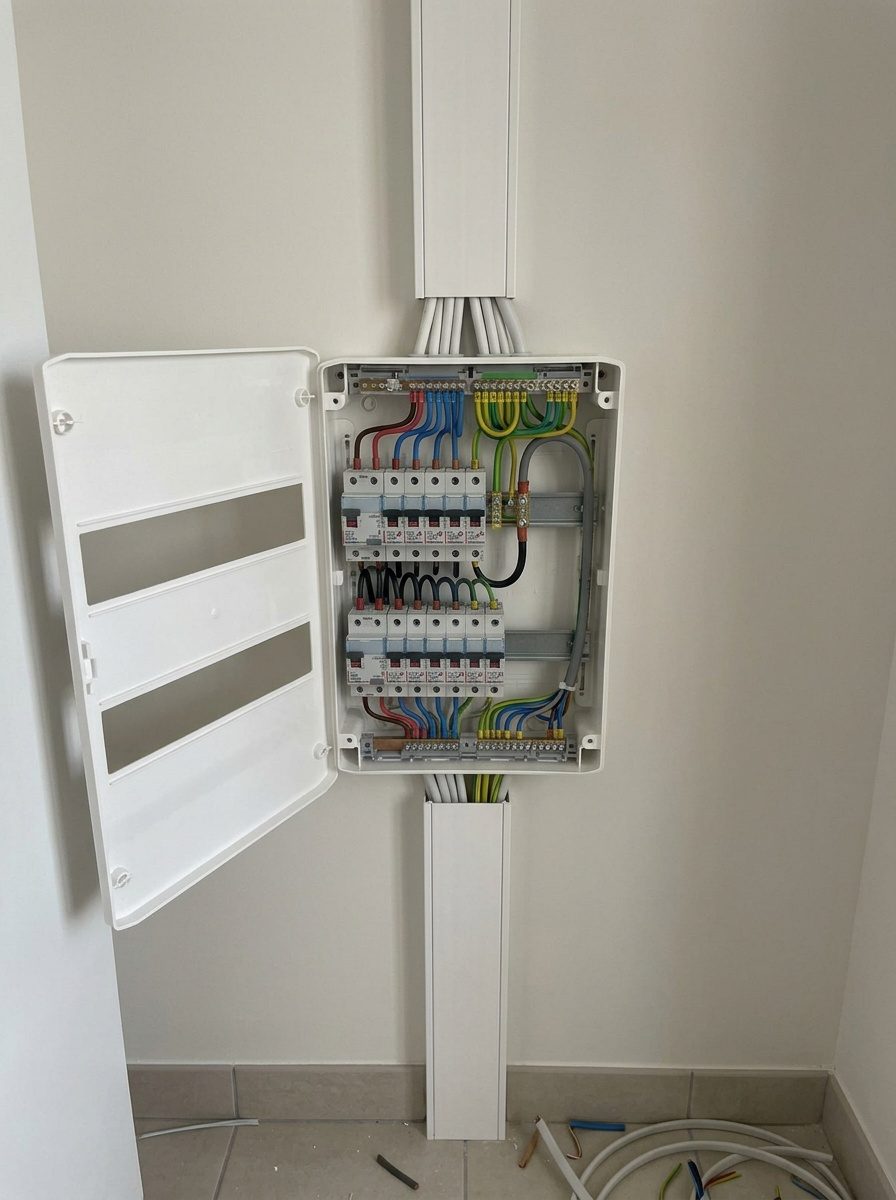

• Raccordement : chaque circuit est reconnecté sur le disjoncteur adapté, puis repéré et étiqueté.
• Contrôles : serrage des bornes, essai du bouton test des différentiels 30 mA, vérification de la continuité de la terre.
• Remise sous tension et essais de fonctionnement circuit par circuit.

Un remplacement standard se réalise le plus souvent en une journée. Pendant l'intervention, l'électricité est coupée dans le logement ; nous organisons le travail pour limiter la gêne. Tout se fait dans le respect de la norme NF C 15-100, qui encadre la protection des personnes et des circuits. Si un imprévu apparaît (mise à la terre absente, gaine dégradée), l'électricien vous le montre et vous propose la solution avant de poursuivre.

Un tableau à fusibles ou dépourvu d'interrupteur différentiel 30 mA ne protège pas correctement les personnes contre les fuites de courant : c'est le principal motif de remplacement. Plusieurs signes indiquent qu'un tableau a fait son temps :

• présence de porte-fusibles à l'ancienne plutôt que de disjoncteurs modulaires ;
• absence de différentiel 30 mA en tête ;
• pas de borne de terre reliée aux circuits ;
• disjonctions à répétition, traces de chauffe, fils dénudés ou repérage illisible.

Le remplacement du tableau s'inscrit alors dans une mise aux normes selon la NF C 15-100 : différentiels 30 mA, disjoncteurs calibrés par circuit, borniers de terre et de neutre, repérage clair. Notre guide mise aux normes NF C 15-100 détaille les points contrôlés. Attention toutefois : le tableau n'est qu'une partie de l'installation. Si les circuits eux-mêmes sont vétustes (isolants abîmés, sections insuffisantes, absence de terre), une reprise plus large peut être nécessaire, et notre électricien vous le dit après un diagnostic honnête sur place. Remplacer le tableau reste dans tous les cas la première étape vers une installation sûre, et souvent la plus rentable pour supprimer les risques les plus immédiats.

Le prix affiché est un tarif fourni et posé qui couvre une installation standard : la coupure et la consignation, la dépose de l'ancien tableau, la fourniture du coffret Legrand Drivia T3 précâblé, le transfert et le repérage des circuits, les borniers de terre et de neutre, l'étiquetage, les contrôles de sécurité et la remise sous tension, le tout par un de nos électriciens qualifiés. La TVA à 10 % s'applique dans les logements achevés depuis plus de deux ans.

La mise à la terre n'est pas comprise dans ce tarif : si votre logement n'a pas de prise de terre conforme (piquet, barrette de coupure, liaison au tableau), c'est une prestation à part entière. Nous la réalisons dans le cadre d'une prestation dédiée, l'installation complète de mise à la terre. De même, deux options fréquentes peuvent s'ajouter au tableau : un contacteur jour/nuit pour piloter le chauffe-eau en heures creuses, et une prise de courant modulaire dans le coffret. Elles sont annoncées et chiffrées avant l'intervention.

Enfin, si l'état de l'installation impose une reprise plus lourde (circuits à refaire, mise à la terre à créer), le complément figure sur le devis : pas de supplément découvert le jour de la pose. Notre électricien évalue tout cela lors de la visite ou à partir de photos de votre tableau actuel.
