Tableau électrique précâblé Legrand Drivia T6 (4 rangées, 16 disjoncteurs)

Le nombre de rangées d'un tableau se choisit selon la taille du logement et le nombre de circuits à protéger (éclairage, prises, chauffage, cuisson, volets, extérieur...). Voici nos repères sur la gamme Drivia :

• Drivia T3, 2 rangées, 9 disjoncteurs : studio, T2 ou petit T3, installation simple.
• Drivia T4 et T5, 3 rangées : appartement familial ou maison de taille moyenne, davantage de circuits dédiés.

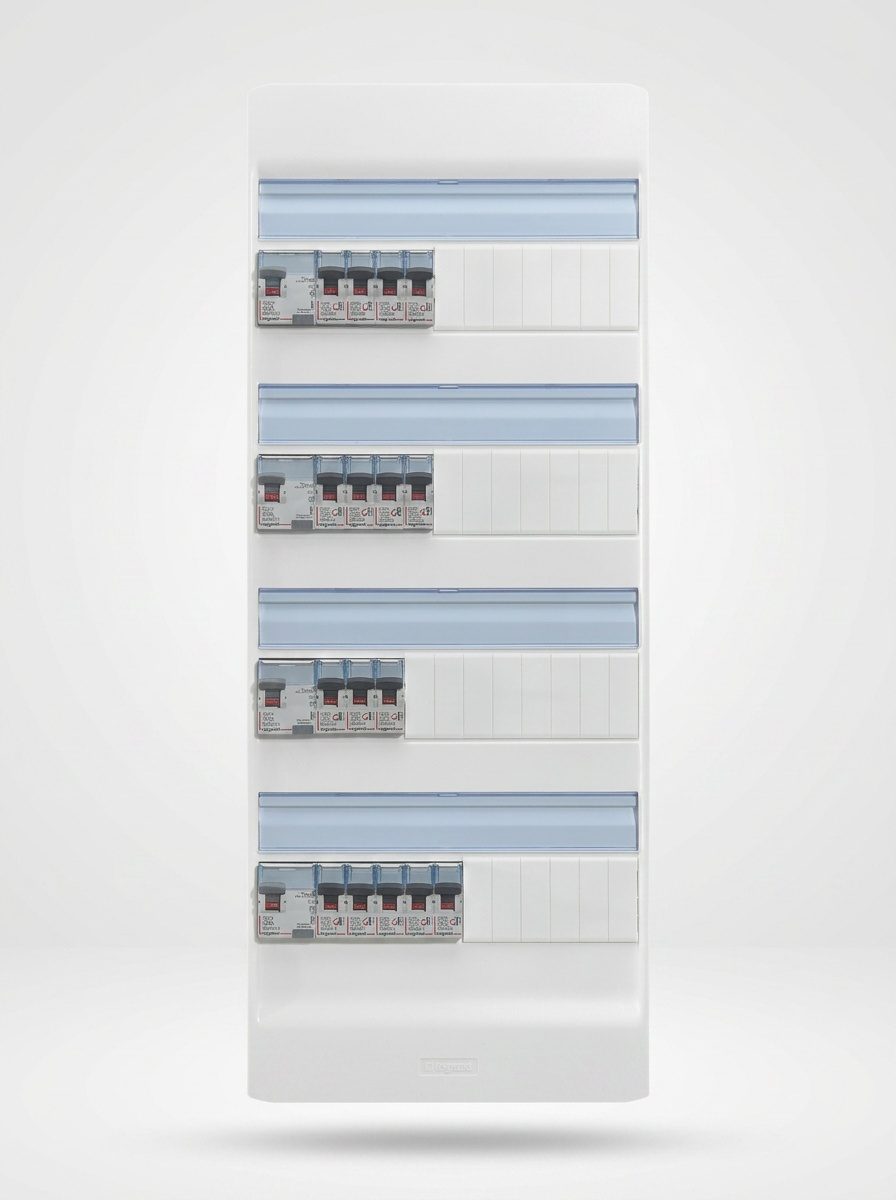

• Drivia T6, 4 rangées de 13 modules et 16 disjoncteurs : grande maison ou logement à nombreux circuits (cuisson, plusieurs zones de chauffage, dépendances, borne de recharge à venir).

Ce T6 offre 4 rangées, ce qui laisse de la place pour répartir les circuits sans surcharger chaque différentiel et pour conserver la réserve de modules exigée par la norme NF C 15-100 (au moins 20 % d'emplacements libres pour les évolutions). Si vous prévoyez une pompe à chaleur, une borne de recharge de véhicule électrique ou une extension, cette réserve évite d'avoir à changer de tableau quelques années plus tard. Nos électriciens valident la configuration sur place en fonction de votre installation existante, du nombre de circuits et de vos projets, avant toute commande.

Ce tableau est livré avec 2 interrupteurs différentiels de 63 A et 2 de 40 A, à haute sensibilité 30 mA. Leur rôle et leur calibre :

• Le différentiel 30 mA protège les personnes : il coupe la rangée dès qu'un courant de fuite dangereux part à la terre (appareil défectueux, isolant abîmé, humidité).
• Le calibre (40 A ou 63 A) correspond à la charge que peut supporter la rangée : on place en général les circuits les plus consommateurs (cuisson, chauffage, chauffe-eau) derrière un différentiel de 63 A, et l'éclairage ou les prises derrière un 40 A.

La distinction type AC / type A est essentielle et imposée par la norme NF C 15-100 :

• le type AC couvre les courants de fuite classiques de la plupart des circuits ;
• le type A est obligatoire pour les circuits pouvant générer des composantes continues : lave-linge, plaque de cuisson à induction, borne de recharge de véhicule électrique. Une installation doit comporter au moins un différentiel de type A.

Nos électriciens vérifient la composition livrée et, si un circuit spécifique l'exige, ajoutent ou repositionnent un différentiel de type A pour rester conforme. La bonne répartition des circuits sur les différentes rangées fait partie de la mise aux normes du tableau.

Un tableau précâblé comme le Drivia T6 arrive avec ses appareils de protection déjà montés et raccordés en usine : les interrupteurs différentiels et les disjoncteurs sont en place, reliés entre eux par des peignes d'alimentation et des pontages réalisés en atelier. Cela change plusieurs choses par rapport à un coffret vide à équiper module par module :

• Fiabilité : le câblage interne est fait en usine, avec des liaisons calibrées et contrôlées, ce qui réduit le risque d'erreur ou de serrage insuffisant.
• Rapidité : il reste à fixer le coffret, à raccorder l'arrivée depuis le disjoncteur de branchement et à transférer les circuits existants, au lieu de tout monter pièce par pièce.
• Cohérence : la répartition différentiels / disjoncteurs est pensée pour un logement de cette taille, en accord avec la norme NF C 15-100.

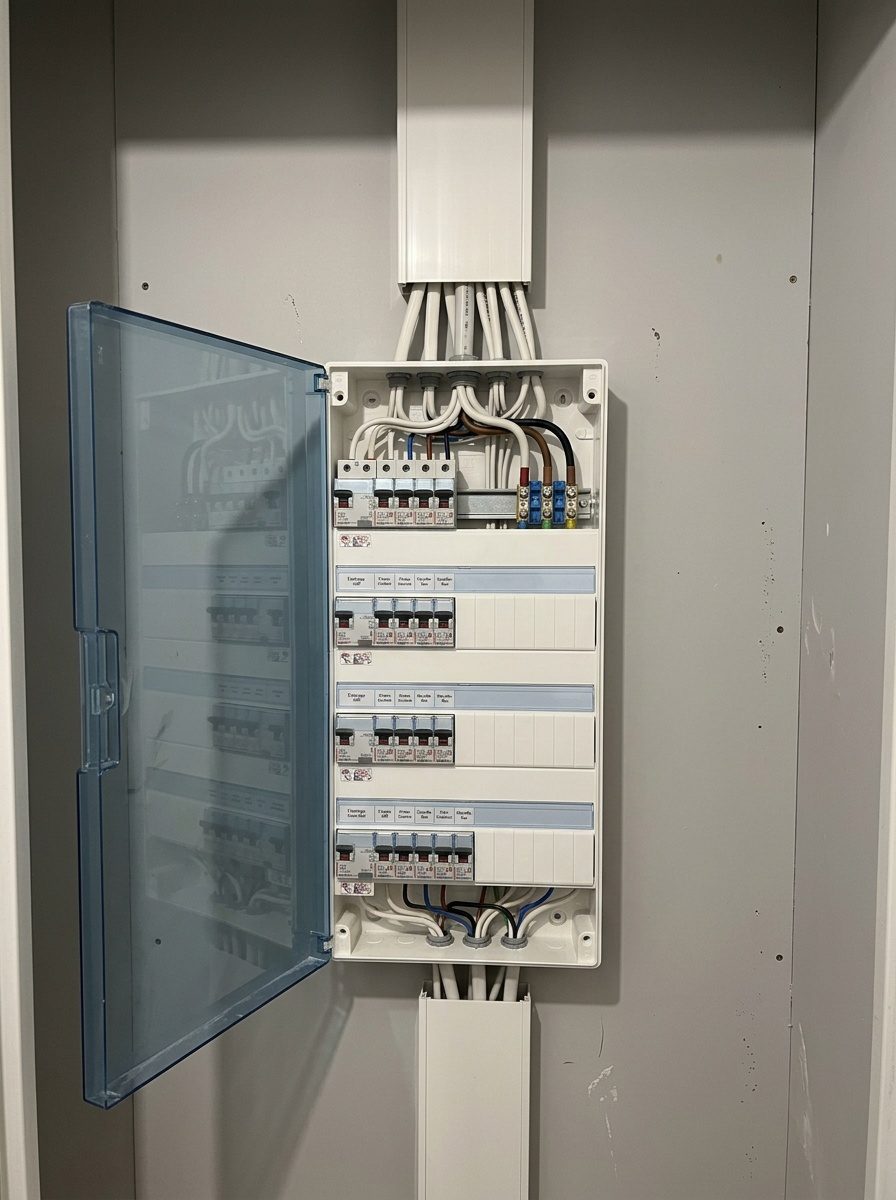

Le travail de nos électriciens se concentre alors sur ce qui compte : la dépose de l'ancien tableau, le transfert et le repérage de chaque circuit, le raccordement propre et les contrôles de sécurité. Le résultat est un tableau homogène, lisible et conforme, posé le plus souvent en une journée pour un remplacement standard. Un coffret précâblé n'enlève rien à la nécessité d'une pose professionnelle : c'est le raccordement et la mise en sécurité qui font la conformité, pas seulement le matériel.

Oui, sans exception. Toute intervention sur un tableau électrique se fait hors tension : le courant représente un danger d'électrisation et d'incendie, et on ne travaille jamais sur un tableau sous tension. Nos électriciens appliquent une procédure de consignation :

• Coupure générale au disjoncteur de branchement (le disjoncteur d'abonné, en amont du tableau).
• Condamnation de la coupure pour empêcher tout réenclenchement pendant les travaux.
• Vérification d'absence de tension (VAT) à l'aide d'un appareil de mesure, juste avant d'intervenir.

Une fois l'installation consignée, l'intervention se déroule en général ainsi : repérage et étiquetage des circuits existants, dépose de l'ancien tableau, fixation du nouveau coffret Drivia T6, raccordement de l'arrivée et des départs, remise en place des circuits sur les bons différentiels, puis contrôles (serrage des connexions, continuité de la terre, essai des interrupteurs différentiels avec le bouton test) avant la remise sous tension circuit par circuit.

Pour un remplacement standard, l'ensemble se fait le plus souvent en une journée. Vous restez sans électricité seulement le temps de l'intervention ; nos électriciens organisent la coupure pour la limiter et vous préviennent avant chaque étape. Cette rigueur sur la consignation est ce qui garantit une pose sûre et conforme à la norme NF C 15-100.

Tout dépend de l'état et de la conformité de votre tableau actuel. Il n'est pas toujours nécessaire de tout remplacer :

• Un simple ajout suffit si votre tableau est récent, conforme, dispose de modules libres et d'une réserve sur la rangée concernée : on ajoute alors un disjoncteur pour un nouveau circuit.
• Le remplacement complet s'impose si le tableau est vétuste ou non conforme : présence d'anciens porte-fusibles, absence d'interrupteur différentiel 30 mA, pas de bornier de terre, coffret saturé sans réserve, ou repérage inexistant.

Au-delà de la place disponible, la question est celle de la sécurité des personnes : un tableau sans différentiel 30 mA ne protège pas correctement contre les fuites à la terre, quel que soit le nombre de disjoncteurs. Ajouter des circuits sur une base ancienne revient alors à empiler du neuf sur une installation qui n'est plus aux normes.

Nos électriciens font le point sur place : ils regardent l'âge du tableau, la présence et le type des différentiels, l'état des connexions et la réserve disponible, puis vous disent franchement si un ajout ciblé suffit ou si un remplacement par un tableau précâblé et repéré est le bon choix. Nos guides disjoncteur qui saute et mise aux normes NF C 15-100 aident à y voir clair.

Pas toujours, et il vaut mieux poser le bon diagnostic avant d'engager des travaux. Quand ça disjoncte, l'organe qui coupe donne déjà une indication :

• Un interrupteur différentiel saute (toute une rangée s'éteint) : il y a une fuite à la terre, souvent un appareil défectueux, un circuit humide ou une infiltration. Le tableau fait son travail de protection ; il faut trouver l'appareil ou le circuit en cause.
• Un disjoncteur divisionnaire saute (un seul circuit) : c'est en général une surcharge (trop d'appareils en même temps) ou un court-circuit sur ce circuit.
• Le disjoncteur de branchement saute (toute la maison) : vous dépassez souvent la puissance souscrite auprès de votre fournisseur, ce que le compteur Linky met facilement en évidence.

Un tableau neuf, avec des différentiels sains et une meilleure répartition des circuits, supprime effectivement les déclenchements dus à un matériel vieilli ou à des circuits mal séparés. Mais si la cause est un appareil défectueux, un court-circuit ou une puissance souscrite trop faible, il faut traiter cette cause en parallèle. Nos électriciens diagnostiquent l'origine au moment du remplacement. Nos guides disjoncteur qui saute, court-circuit et Linky et puissance souscrite détaillent chaque cas.
