Mise à la terre : à quoi ça sert, comment la vérifier et la mettre aux normes
En cas de doute sur la mise à la terre, ne démontez ni prise ni tableau. Si un appareil métallique picote ou si le bouton « Test » du différentiel 30 mA ne déclenche pas, coupez le circuit concerné et faites contrôler l’installation. Associée au différentiel, la terre permet de couper l’alimentation avant l’électrocution.
Sommaire
La mise à la terre évacue vers le sol le courant de fuite d’un appareil défectueux, au lieu de le laisser traverser une personne. Associée à un interrupteur différentiel 30 mA, elle permet de couper l’alimentation.
Une broche métallique indique qu’une prise peut être reliée à la terre, mais elle ne prouve pas que le conducteur est présent ni continu. Un testeur de prise contrôle le câblage visible. Le contrôle complet de l’installation revient à un électricien.
À quoi sert vraiment la mise à la terre
Un appareil électrique a une partie active (les fils sous tension) et une carcasse métallique censée rester neutre. Quand l’isolant d’un fil se dégrade et touche cette carcasse, le métal du four, de la machine à laver ou du ballon d’eau chaude se retrouve sous tension. Sans terre, il ne se passe rien de visible, jusqu’au jour où vous posez la main dessus : le courant cherche à rejoindre le sol et vous traverse.
La mise à la terre relie ces carcasses à une prise de terre enfouie dans le sol par un conducteur dédié (le fil vert et jaune). En cas de défaut, le courant de fuite file vers la terre par ce chemin de moindre résistance, pas par vous. Ce départ anormal est aussitôt détecté par l’interrupteur différentiel 30 mA du tableau, qui coupe l’alimentation. C’est la combinaison des deux qui protège : la terre crée le chemin, le différentiel coupe.
La prise de terre est généralement un piquet en acier galvanisé enfoncé dans le sol, ou une boucle à fond de fouille coulée dans les fondations sur les constructions récentes. De là part le câble de terre qui remonte jusqu’à la barrette de mesure, puis vers le bornier de terre du tableau, d’où repartent les fils verts et jaunes vers chaque prise et chaque circuit.
Reconnaître une installation reliée à la terre
| Indice observé | Ce qu’il permet de conclure | Contrôle à poursuivre |
|---|---|---|
| Broche sur la prise | La prise est prévue pour recevoir la terre | Vérifier son raccordement avec un testeur de prise |
| Fil vert et jaune au tableau | Un circuit de terre est présent | Contrôler sa continuité jusqu’à chaque prise |
| Barrette de mesure | Une prise de terre est installée | Faire mesurer sa résistance |
| Différentiel 30 mA | La protection peut couper lors d’un défaut | Actionner son bouton « Test » |
Une prise à deux trous sans broche n’est pas reliée à la terre. À l’inverse, une broche non raccordée peut donner une fausse impression de sécurité. Dans une installation ancienne, le repérage visuel doit donc être complété par un test, puis par une mesure professionnelle si un doute subsiste.
Vérifier soi-même sa mise à la terre, sans risque
Un test de mise à la terre réalisé sans démontage permet de repérer une prise sans terre ou un câblage incorrect. Il ne mesure pas la résistance de la prise de terre et ne certifie pas la continuité de toute l’installation.
- Regardez la prise. Vérifiez la présence de la broche métallique centrale. Sans broche, la prise ne possède pas de borne de terre.
- Branchez un testeur de prise. Ce boîtier à voyants, disponible pour quelques euros, indique si la phase, le neutre et la terre sont présents et correctement câblés.
- Lisez le résultat. Une indication de terre absente ou de câblage inversé impose de ne pas considérer la prise comme protégée.
- Testez le différentiel. Appuyez sur le bouton « Test » de chaque interrupteur différentiel 30 mA. Il doit déclencher et couper le courant.
- Notez les prises concernées. Indiquez celles qui présentent une anomalie et précisez si le différentiel réagit. L’électricien pourra cibler son contrôle.
Ne démontez pas la prise pour vérifier le fil. La broche et le testeur donnent des indices accessibles. La continuité du conducteur et la résistance de terre nécessitent les appareils de mesure et l’intervention d’un professionnel.
⚠️ Mesurer la terre et reprendre le circuit : le travail d’un pro

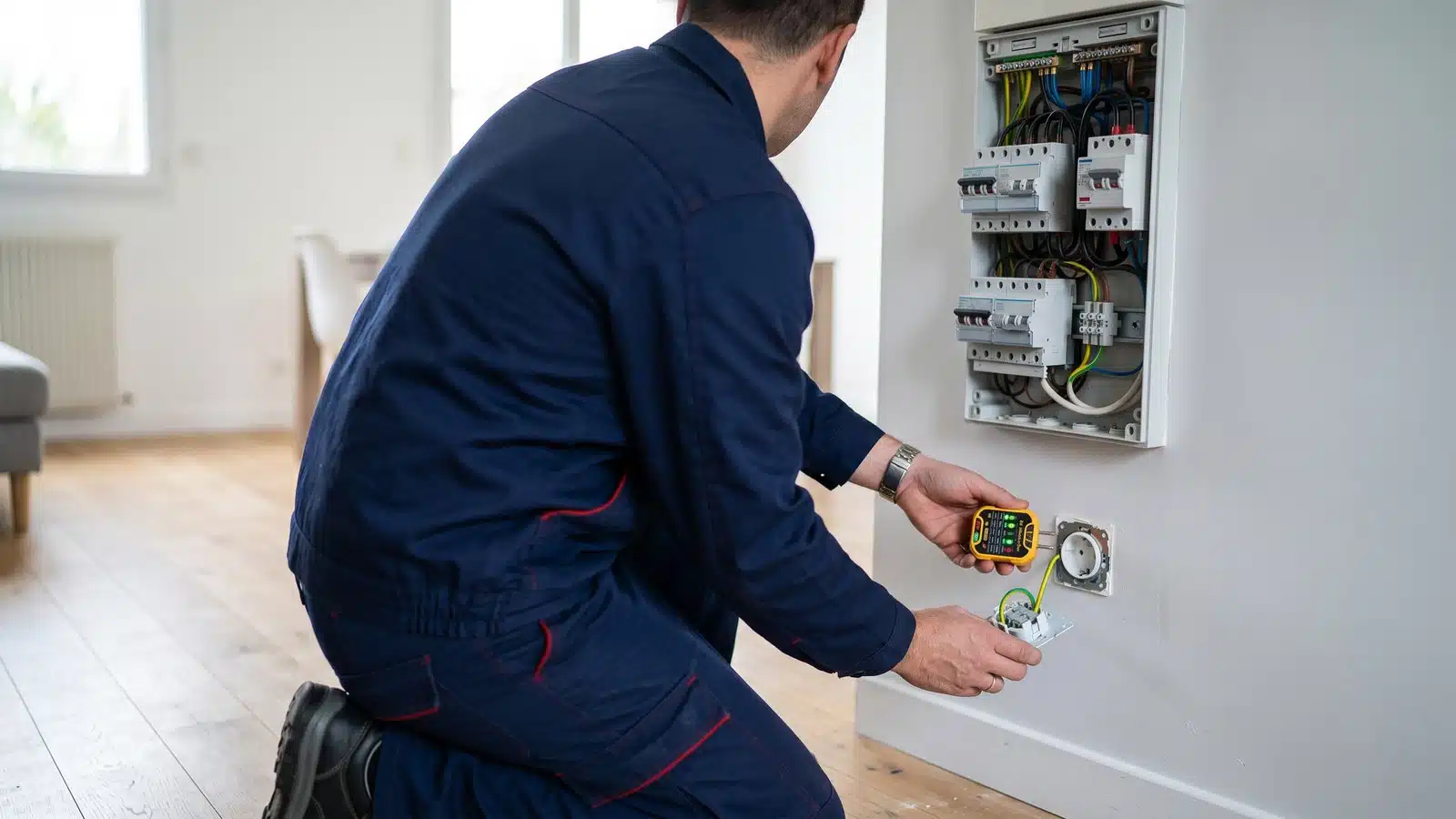

Le contrôle professionnel ne se limite pas à regarder la broche des prises. L’électricien mesure la résistance de la prise de terre au telluromètre ou avec un contrôleur de terre. Avec un différentiel 30 mA, la valeur visée est inférieure à 100 ohms. Au-delà, la terre doit être reprise.
| Contrôle | Ce qu’il vérifie | Suite possible |
|---|---|---|
| Mesure au telluromètre | La résistance de la prise de terre | Reprendre le piquet ou la prise de terre si la valeur est mauvaise |
| Contrôle de continuité | Le raccordement entre le tableau et chaque prise | Réparer ou reprendre le conducteur vert et jaune |
| Contrôle du différentiel | La coupure de l’alimentation lors d’un défaut | Ajouter un différentiel 30 mA s’il manque ; s’il ne déclenche pas, faire contrôler l’installation |
Si aucune terre n’existe, l’intervention peut comprendre la création d’un piquet, la pose d’une barrette de mesure, la reprise des conducteurs et l’ajout d’un différentiel 30 mA. Voir aussi le guide sur la mise aux normes électrique NF C 15-100.
Combien coûte un contrôle ou une mise à la terre
| Tarifs électricité | A partir de* |
|---|---|
| Réparation de tableau électrique | dès 120 € |
| Remplacement Tableau Électrique 1 | dès 695 € |
| Remise aux Normes NF C 15-100 | Sur Devis |
*Prix indicatifs, confirmés sur devis gratuit.
Mise à la terre et norme NF C 15-100 : ce qui est obligatoire
La NF C 15-100 régit les installations électriques basse tension des logements. Sur la terre, elle impose plusieurs points clés, récapitulés ci-dessous :
| Exigence | Ce que dit la norme | Pourquoi |
|---|---|---|
| Prise de terre | Tout logement doit disposer d’une prise de terre effective | Évacuer les courants de fuite vers le sol |
| Résistance de terre | Compatible avec la coupure du différentiel (visée inférieure à 100 ohms pour 30 mA) | Garantir que le différentiel déclenche au défaut |
| Différentiel 30 mA | Au moins un, protégeant tous les circuits | Couper avant l’électrocution |
| Conducteur de protection | Fil vert et jaune jusqu’à chaque prise 2P+T | Relier chaque carcasse métallique à la terre |
| Liaison équipotentielle | Obligatoire dans les pièces d’eau (salle de bains) | Mettre canalisations et masses au même potentiel |
L’obligation de mise à la terre des prises date de 1991. Un logement antérieur peut donc en être dépourvu en toute « légalité » d’origine, mais une installation présentant un danger doit être mise en sécurité, et un diagnostic électrique est exigé lors d’une vente ou d’une mise en location. Une terre absente y est systématiquement signalée comme anomalie.
Questions fréquentes
Comment savoir si une prise est reliée à la terre ?
Commencez par regarder la façade de la prise. Une prise reliée à la terre est prévue avec une broche métallique centrale, en plus des deux ouvertures de phase et de neutre. Cette broche est toutefois un indice, pas une preuve de raccordement.
- Une prise sans broche ne possède pas de borne de terre.
- Une prise avec broche peut avoir un fil de terre absent ou interrompu.
- Un testeur de prise indique si la terre est détectée et si le câblage est correct.
Si le testeur signale une terre absente ou un câblage inversé, ne démontez pas la prise. Faites contrôler la continuité par un électricien. Le testeur vérifie le raccordement accessible, mais il ne mesure pas la résistance de la prise de terre.
À quoi sert la mise à la terre ?
La mise à la terre offre un chemin au courant de fuite lorsqu’un défaut d’isolant met sous tension la carcasse métallique d’un appareil. Sans ce chemin, le défaut peut rester invisible jusqu’au moment où une personne touche l’appareil et permet au courant de rejoindre le sol.
Le fil vert et jaune dirige ce courant vers la prise de terre. L’interrupteur différentiel 30 mA détecte alors le départ anormal et coupe l’alimentation. La protection repose donc sur le duo terre et différentiel.
La terre seule ne suffit pas à protéger les personnes. Le différentiel doit être présent et fonctionner. De même, une broche sur une prise ne suffit pas si le conducteur n’est pas continu jusqu’au tableau et à la prise de terre.
Comment vérifier la terre d’une installation électrique ?
La vérification de toute l’installation ne se limite pas à la présence d’une broche sur les prises. Un testeur peut signaler une anomalie visible, mais seul le contrôle professionnel permet de vérifier la prise de terre et le raccordement de chaque circuit.
- L’électricien mesure la résistance de la prise de terre avec un telluromètre ou un contrôleur de terre.
- Il vérifie la continuité du conducteur vert et jaune entre le tableau et chaque prise.
- Il contrôle la protection différentielle 30 mA et repère les circuits qui ne sont pas correctement reliés.
Ce contrôle permet de distinguer une terre présente et fonctionnelle d’une simple broche sans raccordement. Si une anomalie apparaît, l’électricien peut reprendre le conducteur, créer une terre absente ou ajouter le différentiel nécessaire.
Quelle résistance pour une mise à la terre ?
Avec un interrupteur différentiel 30 mA, la valeur visée pour la résistance de la prise de terre est inférieure à 100 ohms. Plus la résistance est basse, mieux le courant de défaut peut être évacué vers le sol. Cette valeur doit être associée à une protection différentielle capable de couper l’alimentation.
La mesure se réalise avec un telluromètre ou un contrôleur de terre. Elle revient à un électricien, car l’opération concerne la barrette de mesure et peut exposer à des conducteurs sous tension. Un simple testeur de prise ne donne pas cette valeur. Si la mesure dépasse la valeur visée, la prise de terre est jugée mauvaise et doit être reprise.
Broche de terre non reliée à la terre : que faire ?
Une broche métallique peut être présente alors que le fil vert et jaune n’est pas raccordé derrière la prise, ou que sa continuité est interrompue avant le tableau. La façade donne alors une fausse impression de protection.
- Branchez un testeur de prise sans ouvrir ni démonter le mécanisme.
- Cessez d’utiliser la prise pour un gros appareil métallique si le testeur indique une terre absente, surtout dans une pièce d’eau.
- Faites contrôler l’installation par un électricien afin de localiser l’interruption du conducteur.
Le professionnel vérifie la continuité et la résistance de la prise de terre. Selon le défaut, il reprend le câblage, crée une terre absente ou ajoute la protection différentielle nécessaire.
La prise de terre est-elle obligatoire ?
La mise à la terre des prises est obligatoire depuis 1991 selon la NF C 15-100. Un logement plus ancien peut en être dépourvu dans son installation d’origine, mais une installation qui présente un danger doit être mise en sécurité.
Le logement doit disposer d’une prise de terre effective. Les prises 2P+T sont reliées par un conducteur vert et jaune, les circuits sont protégés par un interrupteur différentiel 30 mA et une liaison équipotentielle est obligatoire dans les pièces d’eau.
Lors d’une vente ou d’une mise en location, le diagnostic électrique signale l’absence de terre comme une anomalie. La mise en sécurité peut demander une reprise ciblée du circuit ou une intervention plus large sur le tableau.
