Tableau électrique 1 rangée Legrand Drivia complet

Le remplacement d'un tableau électrique s'impose lorsque l'installation présente des éléments obsolètes ou peu sûrs. Plusieurs signes doivent alerter :

• présence de fusibles ou porte-fusibles en porcelaine, aujourd'hui dépassés ;
• disjoncteurs vétustes ou protections inadaptées aux circuits ;
• absence de différentiel 30 mA, pourtant essentiel à la protection des personnes ;
• tableau trop petit, saturé ou mal réparti ;
• câblage désordonné, difficile à identifier ou à faire évoluer ;
• projet de vente, de rénovation ou de passage du Consuel.

Un tableau moderne comme le Legrand Drivia 1 rangée apporte une distribution claire, un repérage lisible des circuits et des protections adaptées. Si votre différentiel se déclenche souvent ou si les plombs sautent, ce n'est pas toujours le tableau qui est en cause : notre guide sur le différentiel qui saute vous aide à faire la part des choses. Et pour tout savoir sur le déroulement d'un remplacement complet, consultez notre guide du remplacement de tableau électrique. Dans tous les cas, notre électricien établit un diagnostic avant d'intervenir et ne remplace le tableau que si c'est réellement justifié.

On confond souvent remise aux normes et mise en sécurité, mais ce sont deux niveaux différents.

• La mise en sécurité vise à supprimer les dangers immédiats : ajout d'un différentiel 30 mA, remplacement des fusibles par des disjoncteurs, création d'une vraie prise de terre et protection des circuits sensibles (salle de bains, cuisine).
• La remise aux normes va plus loin et vise la conformité à la norme d'installation NF C 15-100 : répartition claire entre phase, neutre et terre, nombre de circuits et de socles réglementaires, protections dédiées, repérage complet.

Le remplacement du tableau est le cœur de ces deux démarches, car c'est lui qui organise et protège toute la distribution. Le tableau Legrand Drivia pré-équipé facilite ce passage : différentiel type A 30 mA, disjoncteurs DNX³ calibrés et peignes offrent une base propre et repérée. Attention, poser un tableau conforme ne rend pas à lui seul toute l'installation aux normes : le résultat dépend aussi du câblage en amont et en aval. Notre guide sur la mise aux normes NF C 15-100 détaille les points contrôlés, et notre électricien vous indique, après diagnostic, ce qui relève de la simple mise en sécurité ou d'une remise aux normes plus large.

Un tableau complet combine deux familles de protection qui ne jouent pas le même rôle.

• L'interrupteur différentiel 30 mA protège les personnes : il détecte une fuite de courant vers la terre et coupe l'alimentation très rapidement, avant l'électrisation. Le type A, présent sur ce tableau, convient aux circuits spécialisés comme la plaque de cuisson ou le lave-linge.
• Les disjoncteurs divisionnaires protègent les circuits contre les surcharges et les courts-circuits, chacun calibré selon son usage.

Les calibres se répartissent en général ainsi :

• 10 A : circuits d'éclairage ;
• 16 A : prises de courant et circuits usuels ;
• 20 A : circuits spécialisés ou prises dédiées (lave-linge, four) ;
• 32 A : plaque de cuisson ou circuit de forte puissance.

La répartition exacte dépend toujours du câblage réel, de la section des conducteurs et de l'usage de chaque ligne : elle est déterminée par l'électricien lors de la pose. Si un différentiel se déclenche sans raison apparente, notre guide sur le différentiel qui saute explique comment repérer le circuit fautif.

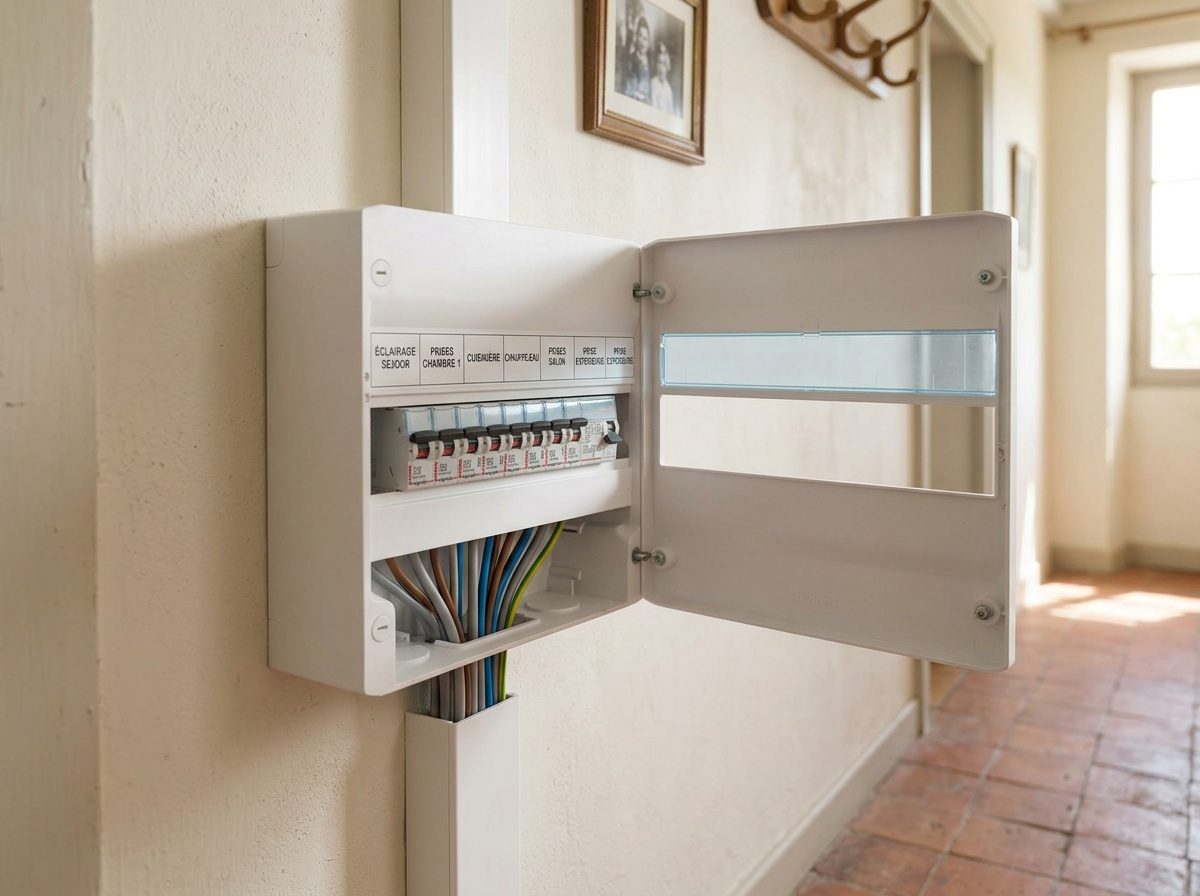

Oui, le tableau électrique 1 rangée Legrand est justement pensé pour les installations de taille réduite. Il convient bien :

• aux studios et petits appartements ;
• aux petites maisons avec un nombre de circuits limité ;
• aux dépendances, garages, ateliers et locaux annexes ;
• à certaines rénovations partielles où l'on remplace un vieux tableau sous-dimensionné.

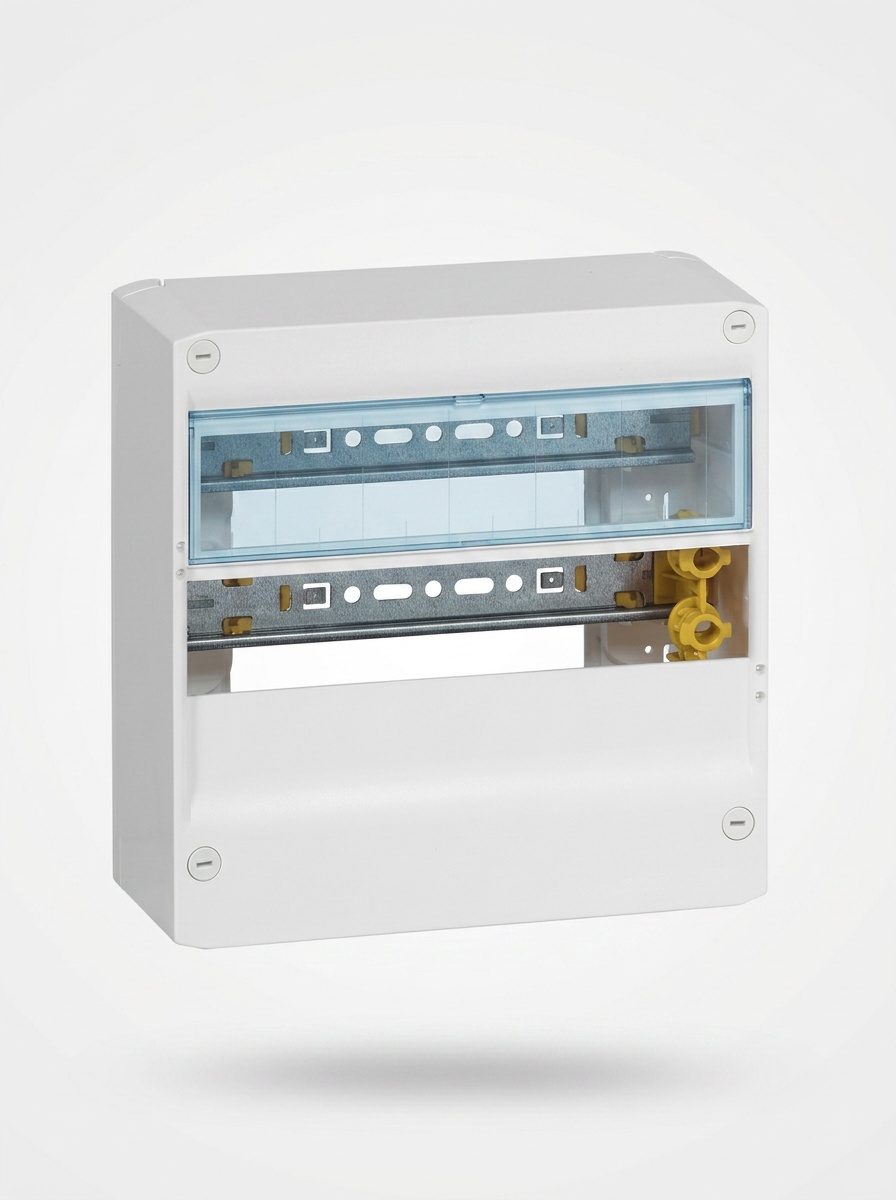

Le critère décisif est le nombre de circuits à protéger : une seule rangée de 13 modules doit suffire à loger le différentiel, les disjoncteurs et les éventuels modules complémentaires. Dès que l'installation se complexifie (chauffage électrique important, borne de recharge de véhicule, plusieurs salles d'eau, nombreux circuits spécialisés), il devient préférable de passer sur un tableau à 2, 3 ou 4 rangées pour garder de la réserve et une bonne lisibilité. Notre électricien fait le point avec vous sur le nombre de départs nécessaires avant de valider ce format. En cas de doute sur l'état général de l'installation, notre guide du remplacement de tableau vous aide à anticiper les besoins réels de votre logement.

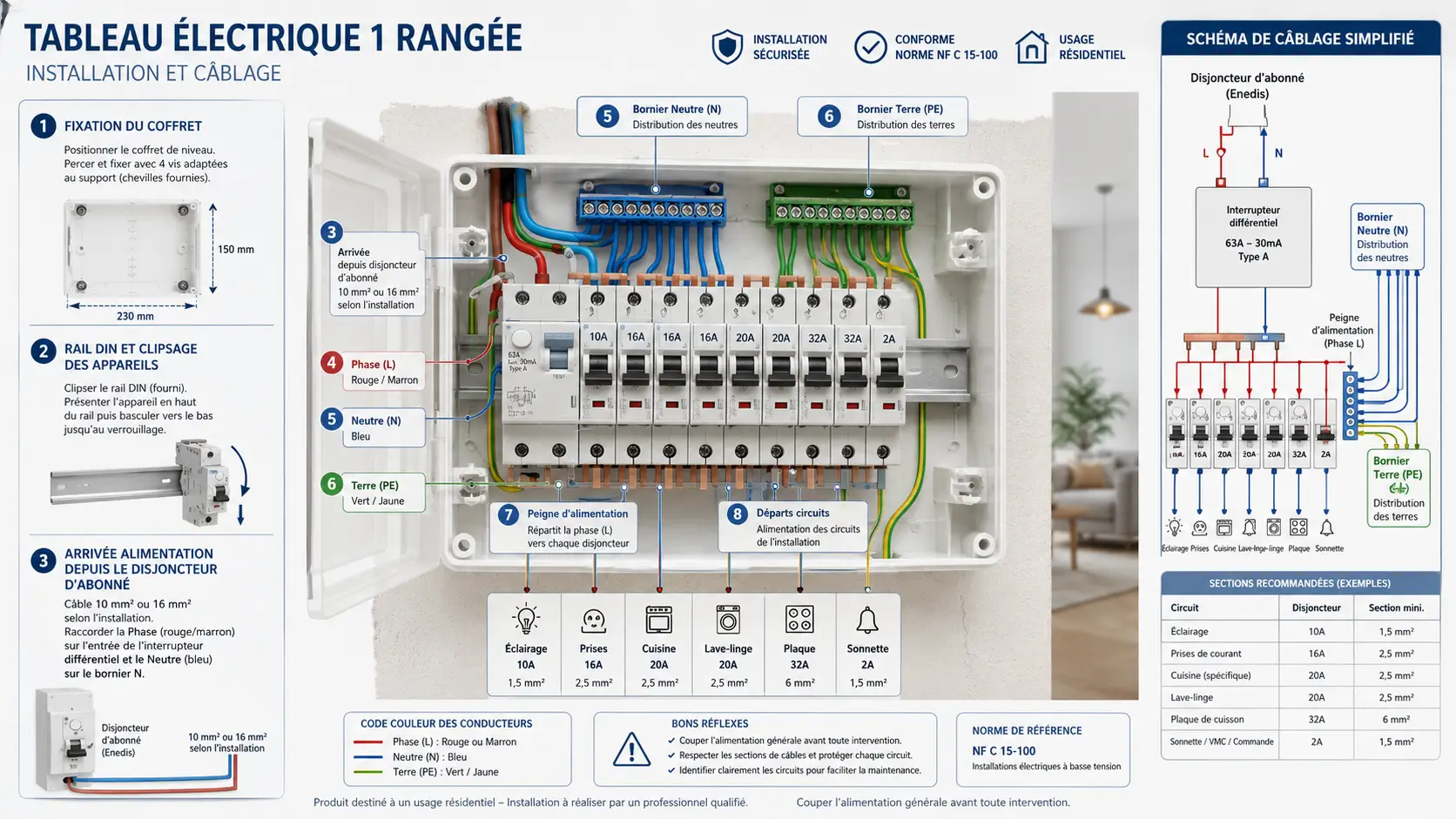

Ce sont deux questions de câblage souvent posées ensemble.

• Section de raccordement : la liaison entre le disjoncteur d'abonné (le disjoncteur de branchement) et le tableau se réalise généralement en 10 mm² ou 16 mm². Le bon choix dépend du calibre de l'abonnement, de la distance et du mode de pose. La section exacte est validée au cas par cas par l'électricien, jamais choisie au hasard.
• Peignes d'alimentation : ils remplacent les anciens pontages réalisés à la main et répartissent le courant entre les modules de la rangée. Ils rendent le câblage plus propre, plus régulier et plus lisible, tout en accélérant le montage.

Sur le tableau Legrand Drivia, les peignes sont fournis et l'alimentation des appareils DNX³ se fait par le haut, avec une connexion automatique qui simplifie le raccordement. Le bornier de terre à connexion automatique IP2X complète cet ensemble en offrant un point de terre propre et sécurisé. Un tableau bien câblé, aux bonnes sections, est le gage d'une installation durable : c'est aussi l'un des points vérifiés lors d'une mise aux normes NF C 15-100.

Le prix affiché, 990 € TTC, est un tarif tout compris, fourni et posé, sans supplément découvert le jour de l'intervention. Il couvre :

• le déplacement de notre électricien et le contrôle de l'installation existante ;
• la dépose de l'ancien tableau ;
• la fourniture du tableau Legrand Drivia 1 rangée pré-équipé (coffret, différentiel, disjoncteurs, peignes) ;

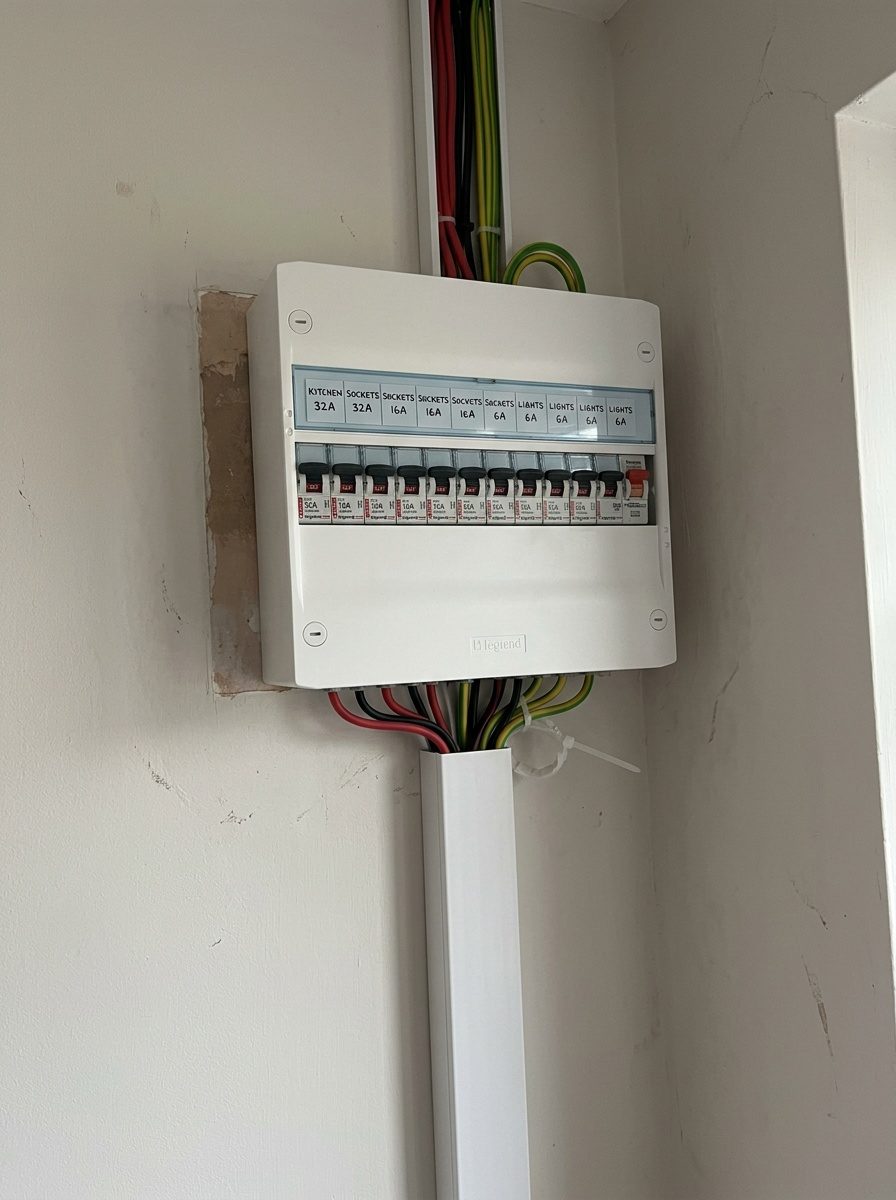

• la pose, le raccordement, le repérage des circuits et les essais.

La TVA appliquée est de 10 %, le taux réduit prévu pour les travaux dans les logements achevés depuis plus de deux ans. Le remplacement d'un tableau ne se règle pas en quelques minutes : selon la configuration, l'accès au tableau et l'état du câblage, il se réalise le plus souvent sur une demi-journée à une journée. Seules les options que vous choisissez s'ajoutent, toujours annoncées avant, comme la porte Drivia ou l'ajout d'un parafoudre modulaire. Si, en démontant, l'électricien constate un problème sur le câblage en amont, il vous le montre et vous propose la solution avant d'aller plus loin. Pour visualiser l'ensemble de la démarche, consultez notre guide du remplacement de tableau électrique.
